3000 kN自動拉力試驗機是基于原液壓拉力試驗機檢測精度低、加載速度無法精确控制、自動化程度低、讀數精度低、試驗風險性高等原因而重新設計的新型拉力試驗機，通過計算機遠程控制系統來完成試驗，試驗結果經電腦處理變為線性表格形式由打印機輸出，讀數準确可靠，設備通過電比例調速閥來控制拉力油缸的輸出拉力，被試驗鏈條的加載速度可調，增加了可控性。
1系統的組成
3000 kN拉力試驗機主要由試驗機主體、驅動系統、測力傳感器、電比例調速閥、微處理器、計算機及打印輸出設備構成。其中計算機是控制系統的核心，完成人機交互、試驗控制、實時監控以及試驗總結功能;微處理器用于輸出和接收信号、驅動驅動系統;驅動系統是拉力試驗機的動力源;拉伸油缸用于試件的拉斷;測力傳感器是試驗機的反饋部件，打印機為試驗數據輸出裝置。
2系統工作程序

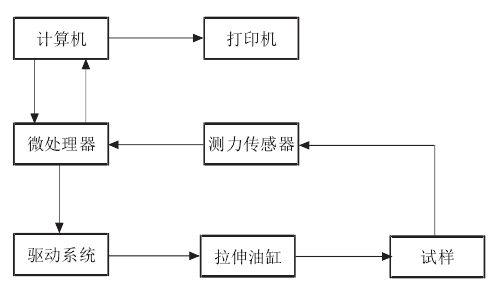

3000 kN拉力試驗機系統是一個閉環控制系統，其工作程序是由計算機通過用戶設定的數值傳輸給微處理器，經微處理器将輸入的數字信号轉變為電信号傳輸給驅動系統，驅動系統接收電信号後控制拉伸油缸進行試件的拉伸試驗，此時壓力傳感器将試件承受的拉力轉變為電信号保存并上傳給微處理器，經微處理器将接收的電信号轉變為數字信号上傳給計算機，計算機接收微處理器上傳的反饋信息後，經計算機軟件處理轉變為線性表格存儲并由打印機輸出。3000 kN拉力試驗機系統工作程序如圖所示。
